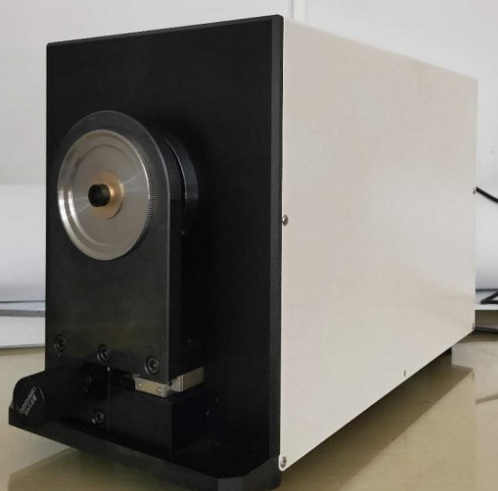

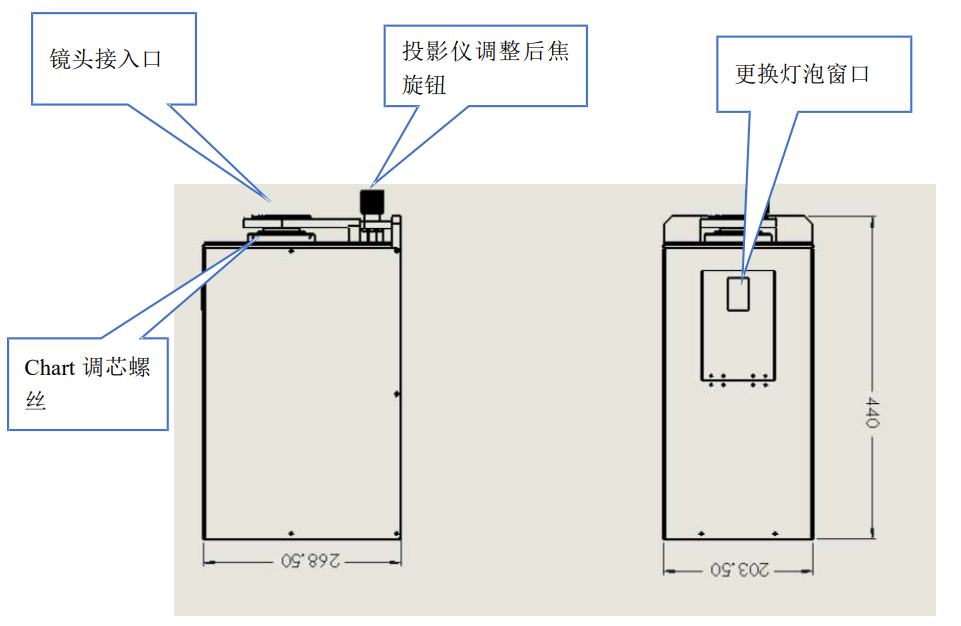

镜头解析投影仪标准款XC021
光学镜头分辨率筛选逆投影仪技术规格书
厂家名称：深圳市鑫诚光科技有限公司
产品型号：XC021（分辨率筛选逆投影仪专用型号）
应用领域：车载镜头、M12 镜头、监控镜头、航拍镜头等光学镜头的光学解析力检测与分辨率批量筛选
核心用途：通过精准光学投影与分辨率靶面成像，快速判定镜头中心及边缘分辨率达标情况，实现不合格产品高效剔除
一、产品概述
XC021 光学镜头分辨率筛选逆投影仪，专为各类光学镜头的分辨率性能检测与批量筛选设计。针对镜头量产检测中分辨率判定效率低、中心与边缘解析力差异难量化、长时间检测光源稳定性不足等行业痛点，采用日本 IKO 精密滑轨构建核心调节机构，搭载飞利浦卤素强光光源与 1 寸高精度分辨率靶面，配合公司自主研发的智能风冷系统，在保障检测精度（符合 ISO 12233 分辨率测试标准）的同时，实现每小时≥300 颗镜头的高效筛选，适配车载、监控、航拍等多场景镜头的量产质量控制需求。
二、核心技术参数
2.1 光学系统参数
参数名称 | 规格指标 | 技术说明 |
光源系统 | 飞利浦卤素强光光源，亮度连续可调 | 显色指数 Ra≥98，色温 3200K（标准白光），照度调节范围 500～10000LX，调节精度 ±1%，满足不同透光率镜头的成像需求 |
分辨率靶面 | 1 寸标准靶面，中心 300 本 / 周边 200 本 | 靶面采用光刻工艺制作，线对精度 ±0.002mm，支持中心与边缘分辨率双维度检测，符合阿贝成像原理对衍射细节的还原要求 |
轮带配置 | 9 档标准轮带，规格：1、1.9、2.6、3.15、4.5、6、8、11、16mm | 轮带材质为高透光学玻璃，透光率≥99.8%，无光学畸变，适配不同焦距镜头（8mm-120mm）的分辨率测试需求 |
成像清晰度 | 支持 MTF（调制传递函数）定性分析 | 可通过投影成像观察镜头对不同轮带的还原能力，间接判定 MTF 曲线趋势，量化镜头解析力表现 |
2.2 机械调节参数
参数名称 | 规格指标 | 技术说明 |
核心滑轨 | 日本 IKO 精密线性滑轨 | 滑轨平行度误差≤0.003mm/m，重复定位精度 ±0.002mm，保障靶面与镜头的精准对位，减少机械误差对检测结果的影响 |
调节行程 | 0～30mm 连续可调 | 调节方式为手动微调，调节步距 0.01mm，适配不同后焦长度镜头的对焦需求，确保靶面成像清晰 |
镜头接口 | M72×1 标准螺纹接口 | 接口公差等级 6H，可通过转接环适配 M12、C 口、CS 口等主流镜头接口，兼容车载、监控等多类型镜头安装 |
设备重量 | ≤50kg | 采用紧凑型机械结构，底部配备 M8 可调支撑脚，放置稳定性误差≤0.1°，确保检测过程无晃动 |
2.3 散热与安全参数
参数名称 | 规格指标 | 技术说明 |
散热形式 | 智能风冷系统 | 采用温控风扇 + 导流风道设计，风扇转速根据光源温度（35℃-65℃）自动调节，散热效率≥15W/℃，确保光源连续工作 4h 后温度≤60℃ |
过热保护 | 内置双路温度传感器 | 当光源温度达到 70℃时自动切断电源，具备故障报警功能，响应时间≤1s，保障设备运行安全 |
噪声水平 | ≤55dB（1m 距离测量） | 采用静音风扇与减震结构，适配实验室及产线噪音控制要求 |
三、性能优势（针对镜头分辨率筛选痛点）
高精度检测，适配多场景需求：日本 IKO 滑轨 + 1 寸高精度靶面，实现中心 300 本 / 周边 200 本的分辨率精准检测，可满足车载镜头（要求边缘分辨率≥180 本）、航拍镜头（要求中心分辨率≥280 本）等不同严苛标准的筛选需求。
高效量产筛选，提升检测效率：0-30mm 精准调节行程 + 快速接口切换设计，单颗镜头检测时间≤12s，每小时筛选量可达 300 颗以上，相比传统人工检测效率提升 3 倍以上。
光源稳定耐用，降低维护成本：飞利浦卤素光源配合智能风冷系统，光源寿命≥2000h，光衰率≤3%/500h，避免频繁更换光源影响产线进度，适配 24h 连续量产检测场景。
多规格兼容，减少设备投入：9 档轮带 + 可转接接口设计，无需更换设备即可完成车载、M12、监控、航拍等多类型镜头检测，降低企业多规格检测设备采购成本。
四、适用产品与检测标准
4.1 适用镜头类型
车载镜头：环视、前视 ADAS 镜头（焦距 8mm-35mm）
M12 镜头：安防监控、消费电子类 M12 接口镜头（焦距 2.8mm-16mm）
监控 IPC 镜头：枪机、球机专用镜头（焦距 4mm-120mm）
航拍镜头：无人机机载广角、长焦镜头（焦距 12mm-85mm）
4.2 符合标准
分辨率测试：符合 ISO 12233:2014 空间频率响应测试标准
光学性能：参考 GB/T 32645-2016 车载摄像头光学性能要求
设备安全：符合 GB 4943.1-2022 信息技术设备安全标准
五、环境与安装要求
工作温度：0℃～40℃
相对湿度：≤85%（无凝露）
供电电源：AC 220V±10%，50Hz±1Hz，额定功率≤300W
安装条件：水平工作台（平面度≤0.2mm/m），无强烈振动（振动加速度≤0.3m/s²）、无直射阳光及强杂光干扰
通风要求：设备周围预留≥10cm 通风空间，确保散热效果
六、质量保障与服务
质量认证：核心部件（IKO 滑轨、飞利浦光源）质保1年，整机质保1 年
技术支持：提供免费上门安装调试、操作培训服务，2 小时内响应技术咨询，72 小时内现场解决故障（核心城市）
定制服务：可根据客户需求定制靶面规格（如中心 400 本高分辨率靶面）、扩展镜头接口（如 F 口、EF 口）及增加自动判断功能
