工业镜头解析投影仪XC2502

型号：XC2502

核心硬件参数解读

1. 光源：采用绿光 LED 光源且亮度在 5 - 10 万流明可调，绿光在工业检测中具有穿透性适中、色彩辨识度高的优势，适合搭配高精度成像需求。而超大范围的亮度调节功能，可适配不同材质工件检测，比如面对反光强的金属部件时调低亮度避免眩光，检测透光的光学镜片时调高亮度确保成像清晰。

2. Chart 图固定座：按客户图纸定制图卡并可调节中心位置与平整度，这是工业投影检测的关键适配设计。Chart 图通常是带有标准图案、刻度的参考图，通过调整固定座，能确保图卡与镜头光路精准对齐，避免因图卡偏移导致的检测基准误差，适配不同规格工件的投影比对需求。

3. 编码器：0.000mm 的显示精度意味着可实现微米级甚至更高精度的位移或尺寸反馈，搭配零点设置功能，每次检测前可快速校准基准点，大幅提升检测数据的准确性。

4. 卡盘治具：针对两款特定产品定制且定位内孔放大 0.1mm 的设计，既保证了产品固定的稳定性，又通过预留公差适配不同批次法兰的尺寸偏差，避免因工件公差问题导致的装夹损坏或定位不准，提高设备对批量生产工件的适配性。

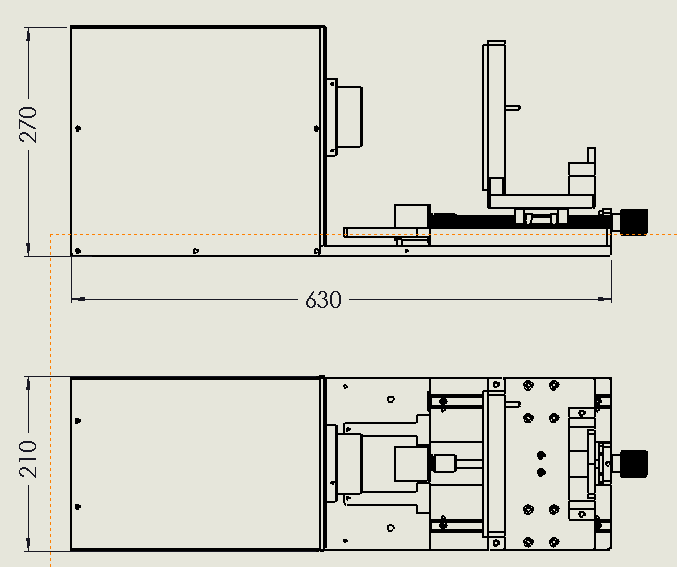

5. 丝杆模组：120mm 的行程以及 130 - 250mm 的法兰与图卡距离调节范围，可灵活调整工件与投影参考面的间距。丝杆模组的传动方式具备传动平稳、定位精准的特点，能满足不同尺寸工件的投影对焦需求，确保在检测不同规格产品时，都能投射出清晰的参考影像。

6. 托举支架：专门针对两款产品设计的托举结构，核心作用是避免镜头或工件因自重下垂。在高精度投影检测中，微小的下垂形变都会导致光路偏移，进而影响检测精度，该设计可保障设备长期运行中的结构稳定性，维持检测数据的一致性。

设备整体应用场景：这款投影仪凭借高亮度可调光源、超高精度定位和适配性设计，大概率应用于光学镜头检测、精密法兰件尺寸校准、小型机械零部件轮廓比对等场景。例如在光学企业检测镜头成像精度时，绿光 LED 可投射标准 Chart 图，通过编码器和丝杆模组的配合，精准测量镜头成像与标准图的偏差；也可用于汽车零部件厂对两款特定规格法兰的批量检测，通过卡盘治具快速装夹，依托托举支架和固定座的稳定性，高效完成尺寸公差筛查。
