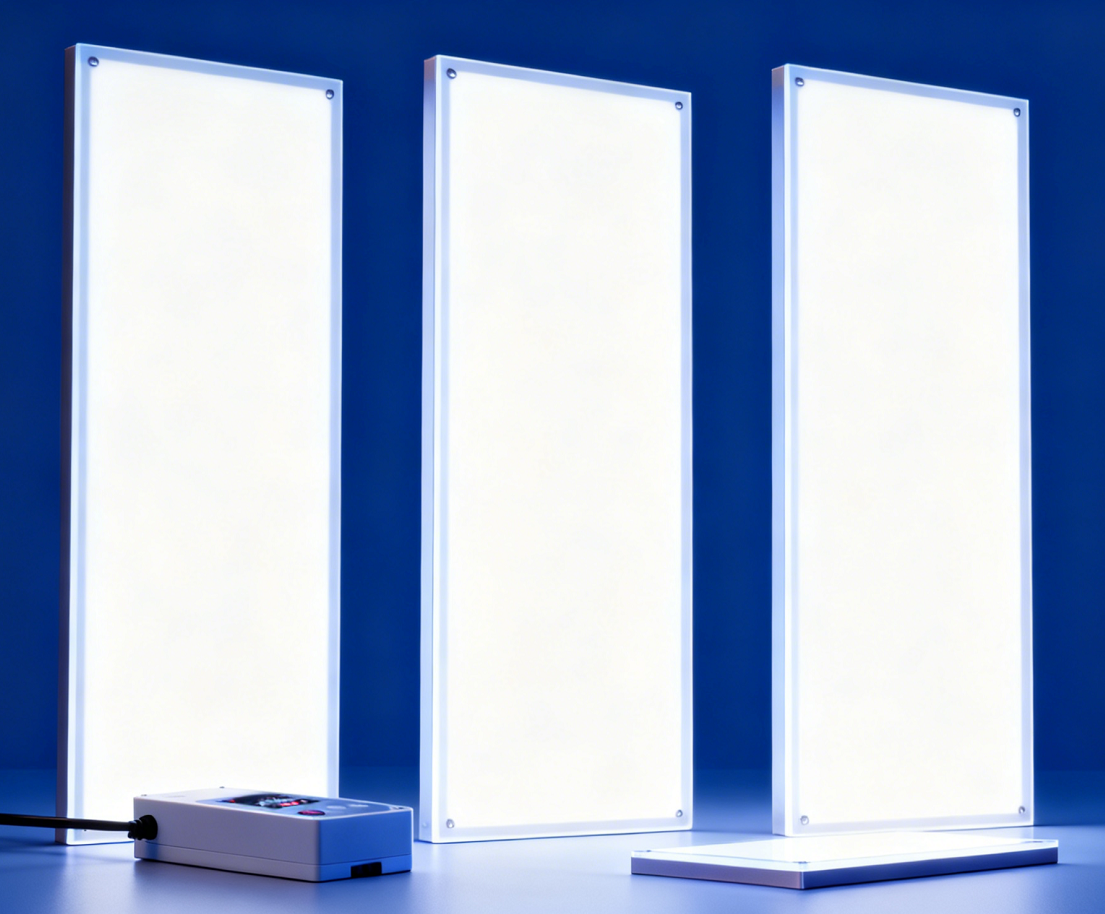

XC6060-940红外光源
XC6060-940 侧发光红外 LED 光源产品规格书
一、核心参数规格（完整版）
参数类别 | 具体参数值 | 技术依据与说明 |
基础信息 | 型号：XC6060-940发光方式：侧发光光源 | 940nm 波段为近红外区域（不可见光） |
物理尺寸 | 外形尺寸：600mm×600mm×12mm（超薄型）有效发光尺寸：550mm×550mm | 12mm 超薄厚度适配集成安装（如设备内嵌） |
光学性能 | 波段：940nm（±10nm）能量密度：0~900μW/cm²色温：无（红外不可见光，无色温属性） | 940nm 波段避开可见光干扰，适合夜间 / 隐蔽检测； |
调节能力 | 能量密度：连续可调（搭配一体式调光器）调光方式：电压模拟调光（0-5V 控制信号） | 支持精细化能量控制，每级调节精度≤12μW/cm²，无跳变现象，适配动态检测场景 |
电气参数 | 输入电压：24V DC额定功率：50W最大工作电流：2.08A | 基于侧发光 LED 灯珠 |
物理特性 | 重量：550g（±20g）外壳材质：铝合金基板 + PC 扩散罩 | 超薄结构采用轻量化设计 |
配套组件 | 电源 & 调光器：一体式（24V 输出，集成调光模块） | 一体式设计减少外接线路 |
二、核心技术亮点（侧发光 + 红外 LED 专项说明）
1. 侧发光红外 LED 布灯方案
超薄结构实现：灯珠横向排列无需垂直空间，使整体厚度控制在 12mm，可嵌入设备内部或紧贴安装面使用。
2. 940nm 红外波段优化设计
针对 940nm 近红外特性，进行两项关键优化：
波段纯度控制：采用台湾晶元 940nm 外延片，波段半宽度≤20nm，避开 850nm 波段的可见光泄漏（940nm 完全不可见，隐蔽性更强）；
三、适用场景与优势适配（红外应用领域专项）
应用场景 | 核心适配优势（侧发光 + 940nm 红外技术） |
红外人脸识别 | 940nm 不可见光避免强光刺激人眼，侧发光均匀性确保面部各区域红外能量一致，提升识别准确率 |
夜间安防监控 | 无可见光泄漏，适合隐蔽监控；900μW/cm² 高能量密度可穿透薄雾，配合夜视摄像头使用 |
四、使用与安装说明（红外光源专属注意事项）
1. 电气连接
输入接线：一体式电源接入 AC 220V（50/60Hz），火线、零线、地线需正确连接（地线必须接地，避免漏电）；
控制接线：0-5V 调光信号接口（V+、GND）连接控制设备，确保信号地线与光源地线共地，避免干扰。
2. 安装要求
散热安装：铝合金基板需与安装面紧密贴合（建议涂抹导热硅脂），安装面需为金属材质（如设备外壳），确保散热通道通畅；
3. 维护与安全
红外防护：940nm 不可见光但能量集中，禁止用眼睛直视发光面（即使不可见，高能量仍会损伤视网膜），维护时需佩戴红外防护眼镜；
清洁保养：每月用干布擦拭 PC 扩散罩，避免灰尘堆积影响透光率（灰尘会导致能量密度衰减 10%-20%）；
五、性能测试与验证标准（红外侧发光光源专项）
测试项目 | 测试方法（针对 940nm 侧发光） | 合格标准 |
能量均匀度测试 | 有效发光面划分为9 个测试点 | ≥85% |
波段纯度测试 | 用光谱仪测量发光光谱，记录中心波长与半宽度 | 中心波长 940±10nm，半宽度≤20nm |
能量稳定性测试 | 设定能量密度 1000μW/cm²，连续工作 4 小时，每 30 分钟记录一次能量值 | 波动≤±5% |
调光线性测试 | 输入 0-5V 控制信号，测量对应能量密度，计算线性度 | |
温升测试 | 额定功率工作 2 小时，用热电偶测量铝合金基板温度 | 温升≤40℃（环境温度 25℃） |
