  • 远距模拟镜头: RL25130-750



    130°超大广角，专为模组检测设计



    RL25130-750是专为超大广角模组检测设计的超高还原度 中继镜。


    适应130°大视野角度的模组检测，可提供优秀的光学分辨率、高色彩还原，从而满足图像检测行业中对高还原度的要求。



    超大广角

    最大视场角达到130°


    高还原度

    完美适用于成像质量检测设备



    RL25130-750结构图





    RL25130-750对照表


    WDV(mm)

    WDC(mm)

    		Chart对角线长度（mm）
    FOV: 130°
    		FOV: 128°FOV: 126°FOV: 124°FOV: 122°FOV: 120°
    300
    		144.73598.04
    		579.14
    		561.05
    		543.71
    		527.07
    		511.08
    400
    		172.12
    		684.88
    		663.22
    		642.49
    		622.63603.56
    		585.22
    500
    		192.71
    		750.18
    		726.45
    		703.74
    		681.97
    		661.07
    		640.98
    1000
    		232.16
    		875.26
    		847.55
    		821.03
    		795.62
    		771.22
    		747.78
    5000
    		248.39
    		926.72
    		897.38
    		869.30
    		842.39
    		816.55
    		791.72
    10000
    		317.34
    		1145.65
    		1089.33
    		1074.58
    		1041.28
    		1009.31
    		978.59




    光学配件



    测试卡：ISO12233清晰度检测卡、SFR检测卡、 ColorChecker 24色标准测试卡

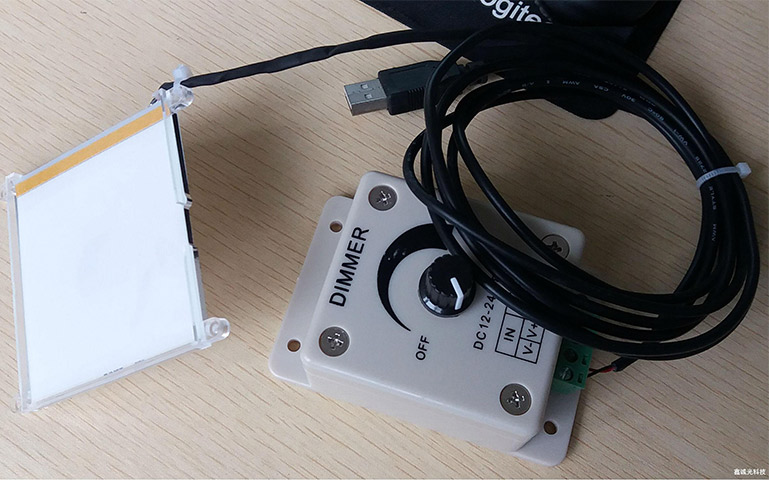

    背光源：白色、可变色温
