型号：XC2396
车载与监控 IPC 摄像头调焦测试设备规格书
厂家名称：深圳市鑫诚光科技有限公司
产品型号：XC-2396
应用领域：车载摄像头（环视、前视、后视）、监控 IPC 摄像头等中长距离场景下的调焦校准、清晰度测试及分辨率验证
一、产品概述
XC-ZM-sg004 车载与监控 IPC 摄像头调焦测试设备，专为车载及监控摄像头中长距离成像性能检测设计。针对此类摄像头测试距离要求灵活、对光照均匀性与稳定性要求严苛、产线批量检测效率需求高等行业痛点，采用手摇丝杆精准升降结构，搭配 1200800mm 大尺寸面光源，集成增距镜与分辨率图卡，在 1370850*900mm 的合理尺寸内，实现稳定、高效的调焦与性能测试，同时兼顾产线灵活布置需求，满足量产检测与研发校准的双重场景应用。
二、核心技术参数
2.1 光源系统参数
参数名称 | 规格指标 | 技术说明 |
光源类型 | 1200mm×800mm 大尺寸面光源 | 覆盖车载 / 监控摄像头大视场角检测需求，有效成像区域占比≥95% |
照度范围 | 0～5000LX 连续可调 | 调节精度 ±2%，支持不同光照强度下的调焦测试，适配摄像头低光、强光环境模拟需求 |
色温参数 | 6500±300K（冷白光） | 模拟户外自然光照环境，色温稳定性≤±1.5%/h，确保色彩还原准确性，符合车载摄像头色彩校准标准 |
光源均匀性 | ≥88%（有效发光区域） | 采用 13 点测试法（中心 + 4 边中点 + 8 角点）验证，抑制局部亮度偏差对清晰度判定的干扰，符合 GB/T 32645-2016 车载摄像头测试要求 |
调光控制 | 配套 24V 专用调光器 | 支持线性调光，调光响应速度≤0.5s，具备过压、过流保护功能，保障光源稳定运行 |
光源寿命 | ≥40000h | 采用高显色指数（Ra≥90）LED 灯珠，光衰率≤5%/10000h，降低更换频率，适配产线长时间连续测试 |
2.2 机械结构与调节参数
参数名称 | 规格指标 | 技术说明 |

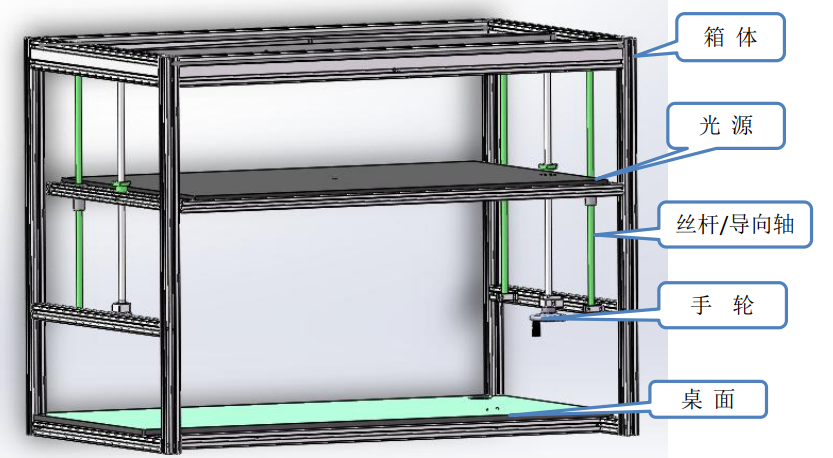

整体结构 | 框架式设计 + 产线适配布局 | 无复杂安装限制，支持单台独立放置或多台并排布置，满足产线流水化作业需求 |
箱体材质 | 40 系列工业铝型材 + 黑色遮光布 | 铝型材框架强度高，承重能力强；黑色遮光布遮光率≥99%，减少外界杂光干扰，保障测试环境稳定性 |
外形尺寸 | 1370mm（长）×850mm（宽）×900mm（高，含最大升降高度） | 尺寸设计适配主流产线工作台间距，预留操作空间，便于工作人员上下料与调试 |
升降调节 | 手摇丝杆升降结构，光源板距桌面高度 250～600mm 可调 | 丝杆导程 5mm，调节精度 ±0.05mm，手摇操作省力，定位后无晃动，满足车载 / 监控摄像头不同测试距离（300-500mm 常用区间）需求 |
工作台面 | 静电皮木板 | 防静电、防刮擦、抗腐蚀，有效保护摄像头镜头与 PCB 板，台面承重≤10kg |
2.3 配套测试组件参数
组件名称 | 规格指标 | 技术说明 |
增距镜 | 定制化高透光学增距镜 | 透光率≥99.5%，有效补偿中长距离测试时的成像衰减，提升调焦一致性（误差≤±0.02mm）与稳定性，减少批量测试偏差 |
分辨率图卡 | 高精度 ISO 12233 分辨率图卡 | 图卡尺寸适配光源有效区域，线对精度 ±0.005mm，支持 MTF（调制传递函数）测试，可精准验证摄像头分辨率、锐度等核心性能 |
图卡固定结构 | 快速固定装置 | 图卡与光源平行度偏差≤0.3°，安装拆卸时间≤10s，便于根据测试需求更换不同分辨率规格图卡 |
三、性能优势（针对车载与监控 IPC 摄像头测试痛点）

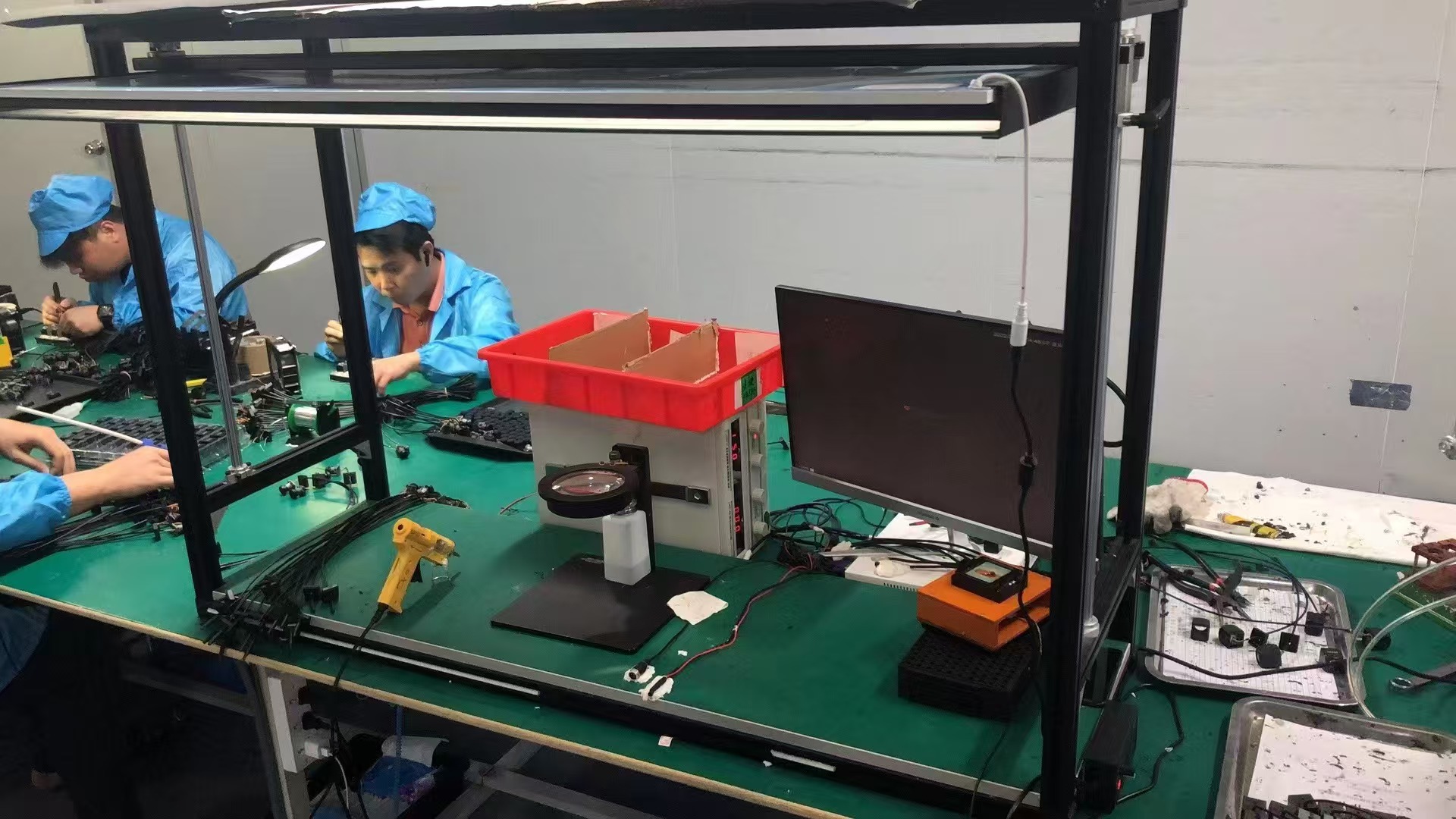

产线布置灵活高效：合理尺寸，支持单台独立作业或多台流水线布置，无需复杂场地改造，适配不同规模产线需求，提升空间利用率。
精准升降，适配多距离测试：手摇丝杆升降结构（导程 5mm，精度 ±0.05mm），250-600mm 高度调节范围覆盖车载环视摄像头（300-400mm 测试距离）、监控 IPC 摄像头（400-500mm 测试距离）等主流需求，定位稳定无晃动，保障调焦精度。
大尺寸稳定光源：1200*600mm 面光源 +≥88% 均匀性，配合 6500±300K 色温，模拟真实户外光照环境，避免光源不均导致的边缘成像模糊，满足车载摄像头宽视场角检测需求。
增距镜提升一致性：定制高透增距镜有效补偿中长距离成像衰减，使批量测试中不同摄像头的调焦偏差控制在 ±0.02mm 内，大幅提升产线测试一致性与合格率。
安全耐用，适配产线高强度作业：40 铝型材框架 + 防静电台面，具备良好的抗冲击与防静电性能，支持每天 8-12h 连续作业，故障率≤0.5%/ 年，降低产线维护成本。
四、环境要求
工作温度：5℃～45℃
相对湿度：≤90%（无凝露）
供电电源：AC 220V±10%，50Hz±1Hz；调光器供电：DC 24V±0.5V
环境要求：无强烈电磁干扰（如大功率变频器）、无明显粉尘、无剧烈振动（振动加速度≤0.5m/s²）
五、质量保障与服务
质量认证：核心部件（光源、丝杆机构、增距镜）质保 1.5 年，整机质保 1 年。
技术支持：厂家提供免费上门安装调试、操作与维护培训服务，2 小时内响应技术咨询，48 小时内提供故障解决方案，保障产线连续运行。
定制服务：可根据客户特殊需求（如调整光源尺寸、定制特定焦距增距镜、增加自动升降功能）提供个性化解决方案，适配特殊型号车载 / 监控摄像头测试需求。
