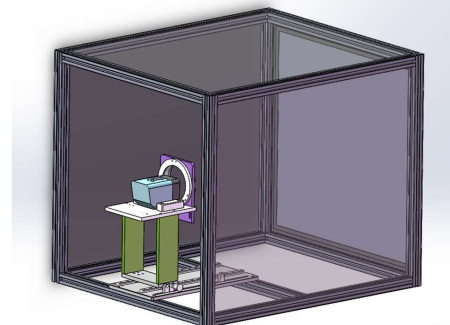

一体机芯无限远校准灯箱

一体机芯无限远校准灯箱参数项规格参数产品型号F600T104设备口径100配套图卡西门子图卡光源板尺寸600*600色温6500K亮度调节范围0-5000lux遮光方式整体黑色遮光布遮光行程调节范围500-600mm行程功能模拟不同的距离核心工作原理传统一体机芯无限远校准，需实物或远距离目标物让机芯聚焦成像以完成参数校准。而无限远灯箱内置特定靶标图案与平行光发生装置，灯箱发出的光线经光学结构处理后形成平行光束射向一体机芯。

在线咨询

产品详情

一体机芯无限远校准灯箱

参数项	规格参数
产品型号	F600T104
设备口径	100
配套图卡	西门子图卡
光源板尺寸	600*600
色温	6500K
亮度调节范围	0-5000lux
遮光方式	整体黑色遮光布遮光
行程调节范围	500-600mm
行程功能	模拟不同的距离

核心工作原理

传统一体机芯无限远校准，需实物或远距离目标物让机芯聚焦成像以完成参数校准。而无限远灯箱内置特定靶标图案与平行光发生装置，灯箱发出的光线经光学结构处理后形成平行光束射向一体机芯。在光学系统中，平行光等效于来自无限远物体的光线，机芯接收该平行光后聚焦成像，即可等效完成无限远状态下的校准流程，精准获取机芯在无限远对焦、光轴校准等关键参数。

相比传统校准的核心优势

大幅节省场地空间
传统一体机芯校准常需预留几十米甚至上百米的远距离测试空间来放置靶标或实物，产线布局受限极大。无限远灯箱可直接放置在产线旁或室内测试工位，与一体机芯保持近距离即可工作，能大幅压缩产线测试区的空间占用，让工厂可优化布局，提升场地利用率。
提升校准效率与稳定性
室外或远距离实测易受光照变化、空气尘埃、振动等环境因素干扰，导致校准数据波动。而室内 / 产线使用无限远灯箱时，环境可控，且无需搬运机芯或搭建临时远距离测试场景，既能减少校准准备时间，还能避免环境干扰造成的重复校准，让产线校准流程更顺畅，适配批量生产的高效需求。
统一标准，提升测试精度
不同测试人员、不同时间搭建的远距离测试场景，可能存在靶标位置偏差、角度误差等问题，导致测试标准不统一。无限远灯箱的靶标参数、光线平行度等均为标准化设定，所有机芯均以同一标准校准，能有效减少人为操作和场景搭建带来的误差，让机芯的光学性能参数更统一，提升产品整体质量一致性。

典型适用场景

该灯箱特别适配安防监控一体机芯、车载一体机芯、工业检测一体机芯等量产场景。例如安防监控设备工厂中，产线末端可直接用其完成机芯无限远对焦精度校准；车载一体机芯生产时，也能在车间内快速完成不同焦距下的无限远光学参数调试，无需额外开辟专用远距离测试场地，助力企业实现紧凑化、标准化的生产测试模式
