球形标准光源规格书-调焦光箱
厂家名称：深圳市鑫诚光科技有限公司
产品型号：XC-SLS-1200
应用领域：全景摄像头调焦校准、视场角性能测试、成像均匀性验证
一、产品概述
本球形标准光源专为全景摄像头（视场角通常≥120°）的调焦与性能测试设计，针对全景摄像头视场角大、边缘成像易失真、调焦精度难控制等行业痛点，通过高均匀性光照输出、宽范围角度调节及精准定位结构，为摄像头光学性能检测提供稳定、可重复的标准光照环境。设备采用积分球原理优化设计，内壁经特殊漫反射涂层处理，确保出光口 90% 以上的照度均匀性，有效解决广角镜头暗角、边缘亮度衰减导致的调焦偏差问题，满足 EMVA1288 机器视觉系统测试标准要求。
二、核心光学参数

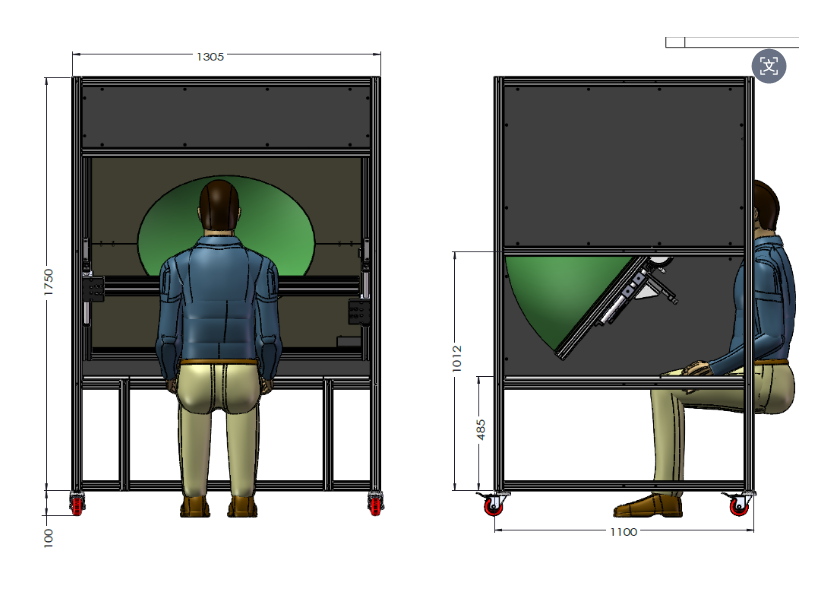

三、机械结构设计
3.1 箱体结构
框架材质：黑色阳极氧化铝型材，强度高、抗干扰性强
周边封装：黑色电木板，遮光性优异，减少杂散辐射反射
工作台面：静电皮木板，表面电阻 10^6-10^9Ω，防静电、防刮擦，保护摄像头镜头
3.2 产品固定台
安装方式：与球形光源刚性连接，保持垂直同心设计，随光源同步旋转
调节功能：支持上下（行程 ±100mm）、左右（行程 ±150mm）平移调节，调节精度 ±0.01mm
定位精度：重复定位误差≤±0.005mm，确保产品始终处于光源中心检测位置
兼容范围：适配直径≤100mm、重量≤5kg 的各类全景摄像头产品
四、技术优势（针对全景摄像头测试痛点）
大视场角覆盖：1200mm 球形腔体 + 752mm 大开口设计，结合 50-90° 可调夹角，完全覆盖全景摄像头广视角检测需求，避免边缘视场漏测
高均匀性光照：≥90% 的照度均匀性，有效抑制广角镜头暗角现象（相对照度偏差≤10%），确保中心与边缘成像亮度一致性，提升调焦精度
精准定位调节：固定台三维调节 + 同步旋转功能，快速将摄像头对准光源中心，解决全景摄像头多视角调焦定位困难问题
稳定可靠设计：黑色遮光结构 + 低波动光源输出，减少环境杂光干扰，满足长时间连续测试需求（连续工作≥8h 无故障）
五、环境要求
工作温度：15℃～35℃
相对湿度：≤80%（无凝露）
供电电源：AC 220V±10%，50Hz±1Hz
环境要求：无强烈电磁干扰、机械振动及直射阳光照射
六、质量保障
厂家承诺：核心光学部件质保 1 年，整机质保 1 年
技术支持：提供免费安装调试、操作培训及终身技术咨询服务
定制服务：可根据客户特殊需求（如更大尺寸、特定色温、定制化固定台）提供个性化方案
