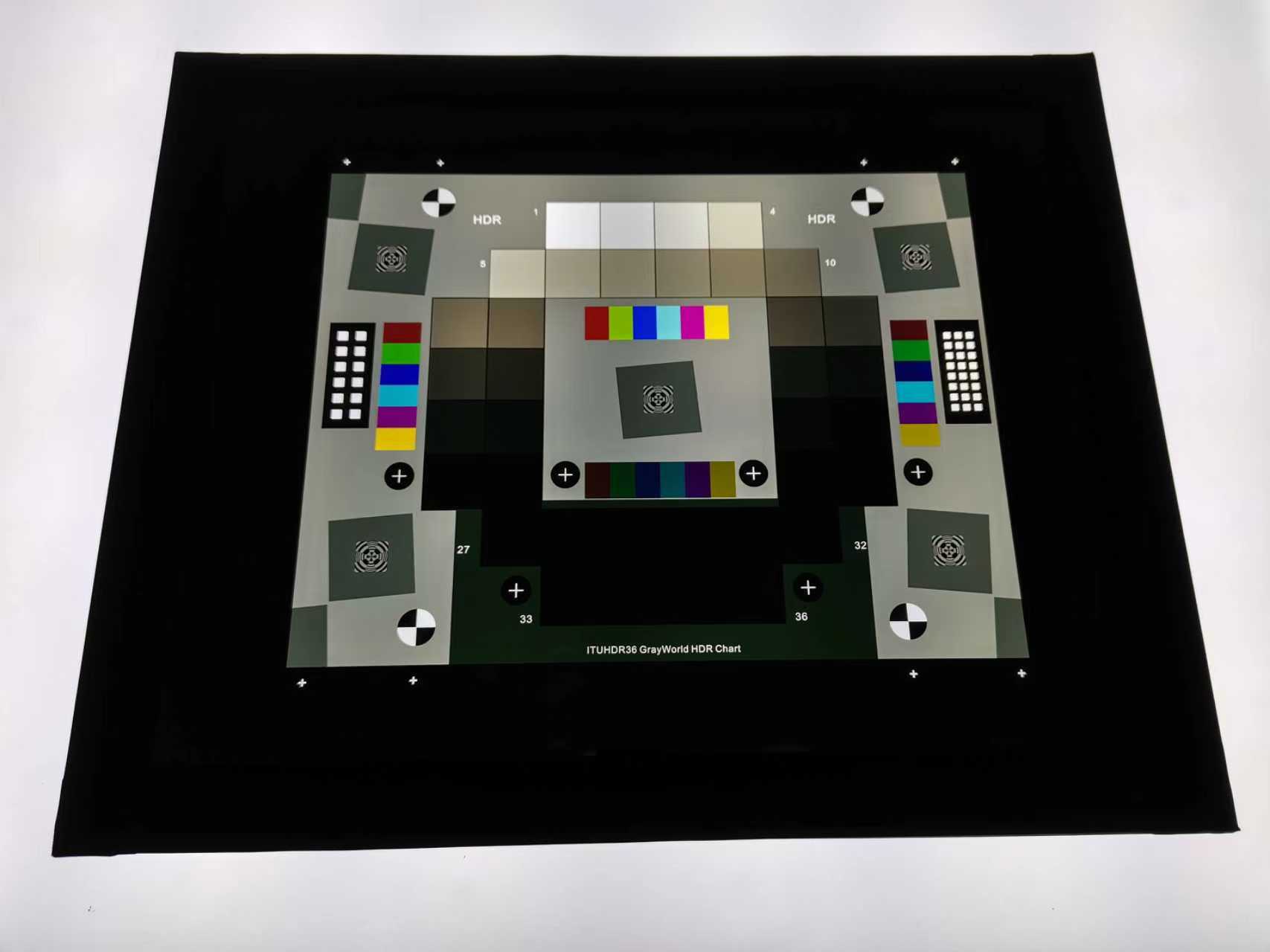

36阶灰卡

核心结构

包含 36 个低噪点色块，不同版本色块参考密度从 0.03 到 6 不等，部分版本带有用于测试 MTF 的对比度为 4:1 的斜边，环形布局款式可减少镜头渐晕的影响

主流动态范围规格

有 50dB（低动态，适配小像素低动态相机、手机和平板）、80dB、100dB、120dB（高动态，适配数码单反、无反光镜等高品质相机）、150dB（超高动态，专为 HDR 摄像机设计）多种规格

常见尺寸与格式

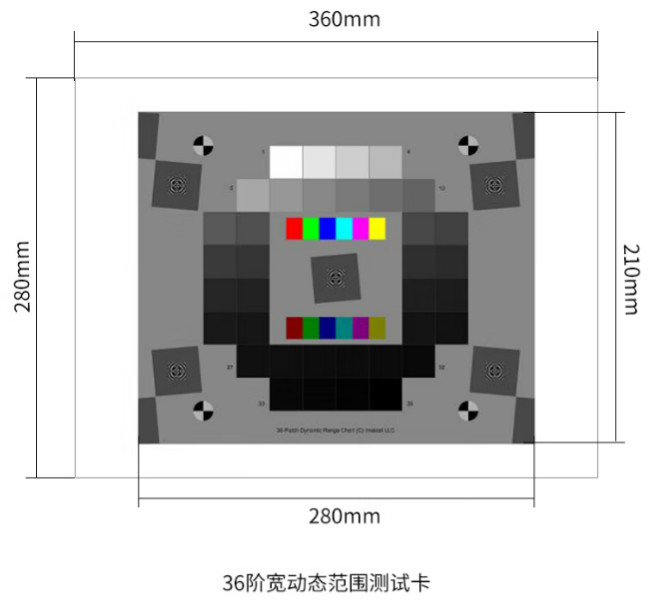

1.   透射式常见 D280 尺寸，有效区域 280X210mm，介质尺寸 360X280mm；

2.   另有   197x235mm（有效区域）、203x254mm（介质尺寸）等定制尺寸；

3.   测试图案宽高比多为 16:9，还带有 4:3 和   3:2 格式的标记

主要版本及差异

1.   TE269A：遵循 ISO 14524 标准，对比度 1000000:1；

2.   TE269B：基于 TE264 的支持点扩展灰阶，更易区分黑斑，对比度 1000000:1；

3.   TE269C：契合 IEC 62676 - 5 安防视频监控相关标准，适配定制化需求，对比度达   5000000:1

核心应用场景

1.   安防领域：检测星光级摄像头、宽动态摄像头等监控设备的动态范围，保障逆光、暗光等复杂光线环境下的成像质量；

2.   消费电子领域：测试手机、平板的成像动态性能；

3.   专业摄影领域：校准数码单反、无反光镜相机的灰阶响应和动态范围参数
