24 色卡规格书（修订版）

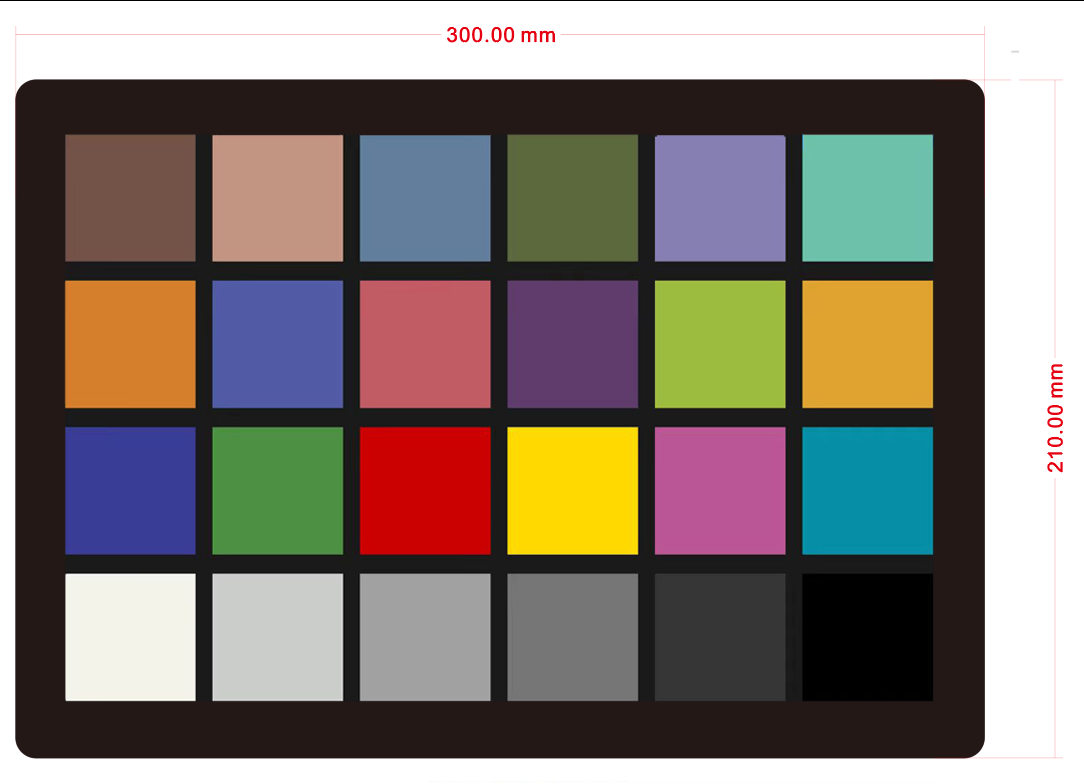

一、产品概述

本产品为标准型 24 色卡（以下简称 “色卡”），是色彩校准、图像色彩还原检测的核心工具，广泛应用于机器视觉、摄影摄像、印刷等领域。通过 24 种标准色块提供精准色彩基准，可校正相机、扫描仪等设备的色彩偏差，确保图像采集与输出的色彩一致性。产品采用高稳定性材质制作，色块色彩均匀且耐光性强，适配不同光照环境下的色彩校准需求。

二、核心参数表

三、技术要求

1. 色彩精度：各标准色块的 CIE LAB 色差值≤1.0（与 ISO 标准色卡比对），确保色彩还原准确性；

2.       色块质量：色块边缘整齐无晕染，表面色彩均匀度≥95%，无划痕、污渍、气泡等缺陷；

3.       材质性能：

• 相纸材质：表面覆哑光涂层，防反光，显色清晰，适用于常规室内场景；

• PET 材质：耐弯曲、抗撕裂，防潮性能优，适配潮湿环境；

4.       尺寸公差：整体尺寸公差 ±0.5mm，单色色块尺寸公差 ±0.2mm，保证定位精度；

5.       耐光性：在 400-700nm 可见光照射下（照度 500lux），色彩衰减率≤5%/ 年，确保长期使用稳定性。

四、适用场景

1. 机器视觉领域：工业相机色彩校准、产品外观色彩检测（如电子元件外壳、汽车零部件喷漆检测）；

2.       摄影摄像领域：单反相机、运动相机色彩预设校准，影视拍摄场景色彩统一；

3.       印刷包装领域：印刷品色彩还原度检测，确保批次印刷色彩一致性；

4.       科研检测领域：生物医学成像色彩校准、材料表面色彩分析，提供标准化色彩基准；

5.       消费电子领域：手机、平板摄像头出厂色彩质检，保障终端设备成像色彩 accuracy。

五、使用方法

（一）机器视觉相机校准

1. 环境准备：将色卡平放于待校准相机的拍摄视野中心，确保色卡表面与相机镜头平行，避免倾斜；光照采用均匀漫射光（如环形光源），无阴影、反光覆盖色块区域；

2.       图像采集：调整相机焦距、曝光参数，确保色卡图像清晰（像素分辨率≥100dpi），所有色块完整呈现且无畸变；拍摄 3-5 张不同角度（±5° 范围内微调）的色卡图像，用于后续参数优化；

3.       软件校准：

• 导入图像：将采集的色卡图像导入 OpenCV、Halcon 等视觉软件，手动或自动框选 24 个色块的 ROI（感兴趣区域）；

• 参数计算：软件自动提取各色块的 CIE LAB/RGB 数值，与色卡内置的 ISO 标准色值比对，生成色彩校正矩阵（CCM）；

• 应用校正：将校正矩阵加载至相机参数设置中，完成校准后，可拍摄测试样本验证色彩还原效果。

（二）摄影摄像色彩预设

1. 场景设置：在拍摄场景中，将色卡置于被摄物体旁（光线条件与被摄物体一致），确保色卡受光均匀；

2.       相机设置：使用手动曝光模式（M 档），固定光圈、快门、ISO 参数，避免自动参数波动影响校准；

3.       预设创建：

• 拍摄色卡：拍摄 1 张清晰的色卡图像，导入 Lightroom、Capture One 等后期软件；

• 色彩匹配：在软件中调用 “色彩校准” 功能，选取色卡中的中性灰块（第 18 块）校准白平衡，再通过 “色块匹配” 功能将各色块色彩调整至标准值；

• 保存预设：将调整后的色彩参数保存为相机预设，后续拍摄相同场景时直接调用，确保色彩一致性。

（三）印刷品色彩检测

1. 样本准备：将待检测的印刷品与色卡并排放置，置于标准光源箱（D65 光源，照度 500-750lux）下；

2.       视觉比对：直接观察印刷品中的目标色彩与色卡对应色块的差异，初步判断色彩偏差方向（如偏红、偏蓝）；

3.       仪器检测（高精度需求）：使用分光光度计分别测量色卡色块与印刷品目标区域的 CIE LAB 值，计算 ΔE（色彩差值）：

• ΔE≤1.0：色彩一致，符合要求；

• 1.0<ΔE≤3.0：轻微偏差，可根据需求调整印刷油墨配比；

• ΔE>3.0：偏差较大，需重新校准印刷机色彩参数。

六、注意事项

1. 存储要求：存放于干燥、阴凉、避光环境，避免阳光直射或高温高湿环境，防止色彩褪色、材质变形；

2.       使用规范：使用时避免用手触摸色块表面，建议佩戴无尘手套操作，防止指纹、油脂污染影响色彩检测；

3.       清洁方式：表面沾染灰尘时，可用干燥无尘布轻轻擦拭（相纸材质禁用液体清洁）；PET 材质可用少量清水擦拭后晾干；

4.       校准周期：建议常规使用场景下每 6 个月与标准色卡比对一次，工业高频使用场景每 3 个月校准一次，确保色彩精度；

5.       质保说明：产品自交付之日起 12 个月内，在正常使用条件下出现非人为导致的色彩偏差超标、材质破损，可提供免费更换服务。

本规格书涵盖 24 色卡的核心规格与应用规范，可作为产品选型、采购验收及质量检验的依据。如需定制特殊尺寸、色彩标准或材质的 24 色卡，可联系技术部门提供个性化方案。
