鱼眼摄像头测试球形光源系统

鱼眼摄像头测试球形光源系统

model：XCGK-T1200-D5100

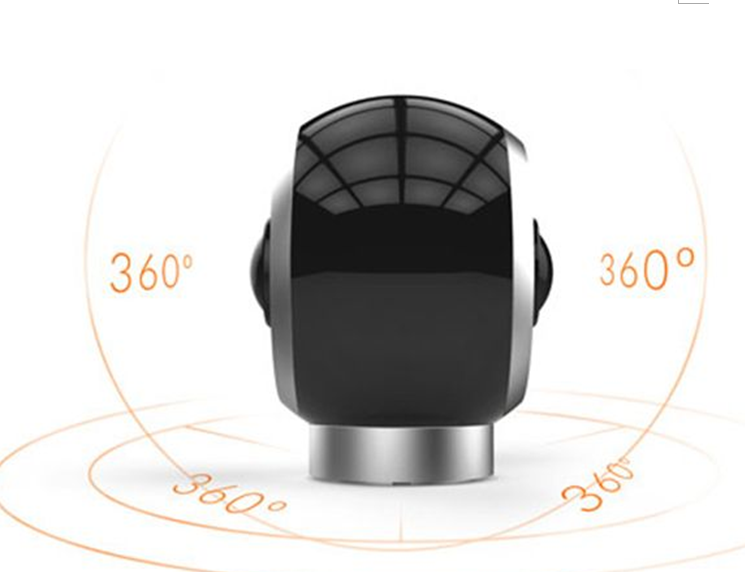

1.1，鱼眼/全景摄像头分辨率测试

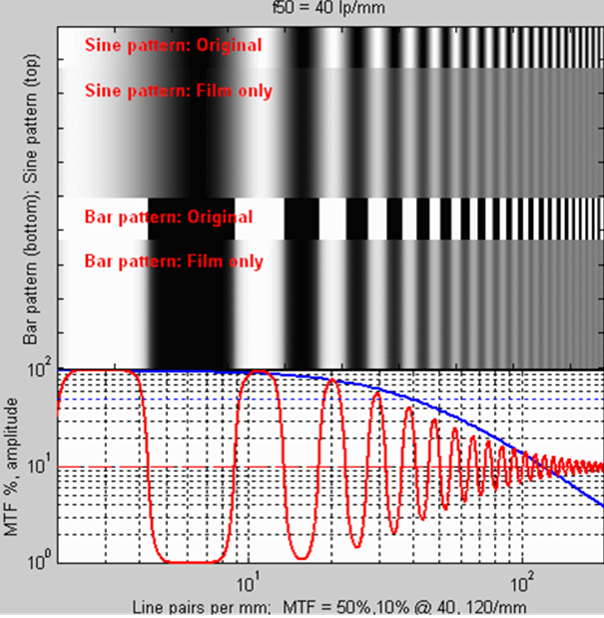

Resolution test

2，性能

2.1，光学性能

          a：色温：5100K+/-5%

          b：亮度：0~10000lux

          c：均匀性：93%以上

          e：测试角度：180~220度

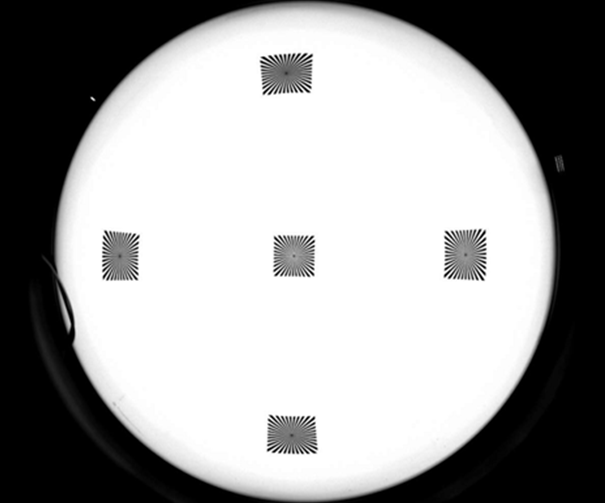

          e：高清分辨率线对测试卡&太阳对焦图

2.2，机构性能

          a：开口直径：

          b：球形直径：1200mm

          c： ½半球

          e：配置有精密四维平台

          X方向精密位移13mm，精度0.01mm

          Y方向精密位移13mm，精度0.01mm

          Z方向精密位移10mm，精度0.01mm

          R方向精密位移10mm，精度0.01mm

          f：配置有粗条结构，辅助精调

          g：黑色烤漆消光钣金

2.3，电控性能

          a：环形LED，进口LED灯珠

          b：亮度精密微调系统，精度0.5lux，&配有亮度粗调系统

          c：数字显示

          e：亮度探头监控系统

          f： 亮度补偿系统

          g：球心定位系统

2.4,   常规参数

          a：输入电压：220V ， 输出24V

          b：功率：250w

          c：外形尺寸：1350*750*1850mm

          e：重量：80KGS

3，使用环境

3.1,请指定专业人员培训上岗操作设备，维护

3.2，发现设备有问题及时解决，不允许违规使用

3.3，设备必须单独使用可靠接地线，防止漏电，静电击打危险

3.4，保持球面干净，整洁，勿污染球面

3.5，请勿使用特殊化学药剂擦拭球面，使用酒精，清水，气枪即可清除
